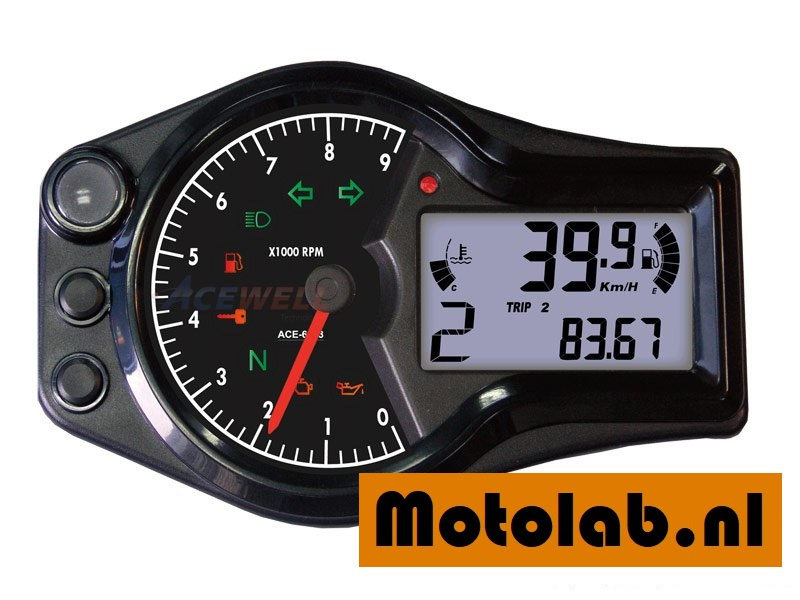

Acewell ACE-6X54 Digitale cocpit
Acewell ACE-6X54 digital Instrument für Quad & Motorrad
Das X in der Typbezeichnung ACE-6X54 ist ein Platzhalter für die wählbaren Drehzahlbänder 9.000/12.000/15.000 U/Min.
Das Instrument zeigt folgende 6 Funktionen gleichzeitig an:
- analoger Zeiger-Drehzahlmesser
- digitale numerische Geschwindigkeitsanzeige
- Balken-Temperatur
- Balken-Tankanzeige
- Ganganzeige
- ein weiterer Messwert ihrer Wahl
- folgende Messwerte können zusätzlich auf Wunsch angezeigt werden:
- Drehzahl
- Temperatur 1 +2 ( Lufttemperatur)
- Voltmeter
- 2 Tageskilometerzähler
- Gesamtkilometeranzeige
- Uhrzeit
- Ganganzeige
- sowie alle anderen Messwerte
- Ganganzeige wird über Drehzahl und Geschwindigkeitsmesser abgenommen und kann über OFF Modus ab geschalten werden
- 12 mm großer Schaltblitz mit 3 verschiedenen Farben, frei einstellbar
- Scrollfunktion der zweiten Display-Zeile von 1-20 Sekunden einstellbar oder OFF Modus
- 8 LED Kontrollleuchten
- Ganganzeige bis 8 Gänge, Neutral, Rückwärtsgang wie off Modus möglich
- 2 Temperaturanzeigen für Öl, Wasser oder Außentemperatur mit zusätzlicher Warn-LED Anzeige für Überhitzung - Sensoren inklusive!
- inklusive Fernbedienelement - am Lenker montierbar, so können alle Funktionen einfach abgerufen werden ohne die Hand vom Lenker zu nehmen. Die manuelle Laptimer Funktion kann damit ebenfalls aktiviert werden
- Integrierter Laptimer 99 Rundenzeiten speicherbar
- Digitale Drehzahlanzeige bis 19.900 U/min
- Balkentankanzeige einstellbar Widerstandsbereich von 0 bis zu 990 Ohm,oder OFF modus
- Batterieüberwachung von 11,0 bis 15,0 Volt einstellbar, meldet Über-/Unterversorgung
- Wartungs-Erinnerungsfunktion, kann in Stunden oder KM eingegeben werden
- Universal Radumfang Einstellbereich: 1-3999mm
- Der Endbenutzer ist in der Lage, die Geschwindigkeitsanzeige mit oder ohne Komma Stelle anzuzeigen
- Wasserresistent IP 67 sowie extrem Wasser-, Vibrations- und Stoßfest (Schwingungen 8G, Stoß 100G getestet)
- E-zertifiziert
- ABE vorhanden
Abnahme der Geschwindigkeit vom Original Sensor möglich!
Der Endbenutzer ist in der Lage, den Kilometerstand einzustellen, wenn dieser weniger als 30km / 18,6 Meilen beträgt. Danach ist keine Eingabe mehr möglich.
Das Acewell ACE-6X54 Digitalinstrument hat folgendes LED Kontrollleuchten Layout:
Was ist der Unterschied zwischen dem ACE-6X54 und dem ACE-6X56?
Der Unterschied liegt allein im Layout der Kontrollleuchten.
Zum Vergleich: Das Schwester Modell ACE-6X56 hat folgende Kontrollleuchten:

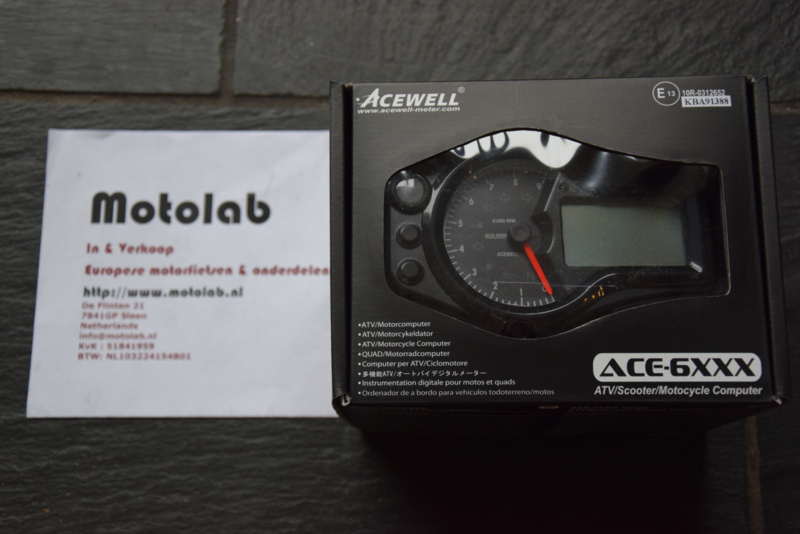

Lieferumfang
- Fernbedienelement mit Haltesatz
- Instrumentenhalter
- Drehzahlsensorleitung
- Hall-Sensor zur Geschwindigkeitsmessung mit Magnet
- Temperatursensor P 1/8"
- Lufttemperatursensor
- wasserdichter Gegensteckersatz (Kabelsatz) mit Schrumpfschläuchen
- Deutsche Einbauanleitung mit Schaltplan und ABE.
- Halter für Geschwindigkeitssensor " nicht enthalten"
Spezifikationen
| Nadel Drehzahlmesser | RPM | 9,000rpm | 12,000rpm | 15,000rpm |
|---|---|---|---|---|
| Digitaler Drehzahlmesser | 10-19,990 RPM, 10rpm schritten | |||
| Geschwindigkeit | 2.4-399.9Km/H (248.5 MPH) | |||
| Motor Temperatur | 0°C-180°C / 32°F-356°F | |||
| Luft Temperatur | 0°C-180°C / 32°F-356°F | |||
| Max. Temperatur | 0°C-180°C / 32°F-356°F | |||
| Trip meter 1&2 | 0.0-999 Km/Meilen | |||
| Gesamtkilometer | 0.0 – 999,999 Km (624,999 Meilen) | |||
| Max. Geschwindigkeit | 2.4-399 Km/h (248.5 MPH) | |||
| Durchschnittsgeschwindigkeit | 2.4-399 Km/h (248.5 MPH) | |||
| 12/24 Uhrzeit | 0:00’ – 11H59’59”/23H59’59” | |||
| Fahrzeit | 0-99H59`59`` | |||
| Total Fahrzeit | 0-9999H59’ | |||
| Betriebsstundenzähler | 0-99H59`59`` | |||
| Total Betriebsstundenzähler | 0-9999H59’ | |||
| Voltmeter | 8.0-18.0 V | |||
| Ganganzeige | N, R, 1, 2,…8 Gänge oder off option | |||
| Rundenmesser | 99 Runden | |||
| Tankanzeige | Frei einstellbar +/- 10Ω -990Ω, reserve oder OFF option | |||
| Werkstattmodus | 9999km, 9999 stunden oder OFF |
| Drehzahlsensor | geeignet für CDI-, Transistorzündung oder Induktiv am Zündkabel |
| Versorgungsspannung: | 12V Gleichspannung |
| Geschwindigkeitssensor: | Hallsensor und Magnet |
| Temperatur-Sensor | Thermo Sensor konisches G 1/8" Rohrgewinde |
| Radumfangseinstellung: | 1mm - 3999mm (1mm-Schritte) |
| Betriebstemperatur: | -20°C. - +80°C. (im Gehäuseinneren) |
| Lagertemperatur: | -30°C. - +90°C. (im Gehäuseinneren) |
| Laptimer | mit Taster oder als optionales Zubehör IR Empfänger / oder Magnetfeldsensor |
| Maße: | 130.1mm x 82.8mm x 27 mm |
